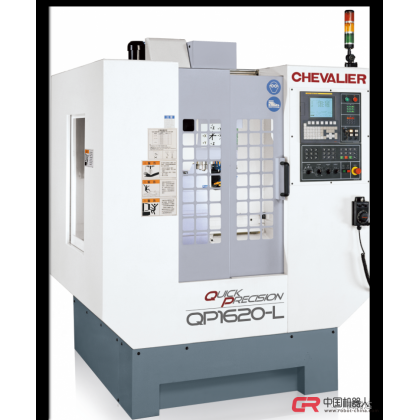

點擊圖片查看原圖立式高速綜合加工中心機
型號：QP1620-L
品牌：臺灣CHevalIER福裕
原產地：臺灣
-
工作臺行程 ( 寬 x 長) : 可達400 x 500mm
-
X/ Y/ Z 軸速度 : 48/ 48/ 36 m/min
機體主架采用最好的優質鑄鐵與同密結構, 結構簡潔的三軸線軌機臺，占地面積小，經特殊研發,機體內面加肋的鑄鐵搞扭力極高,耐震性超強，,并且可確認高精度的需求,適用于3C產業模具加工等高精度,加工需求.
寬廣的底座，可以承接切屑，兩側切削噴嘴以切削液將切屑流至中央前后螺旋排屑機構將切屑送至底后方的集屑盤
。Z軸配重方式：為單氣壓缸重平穩氣壓之功能，使升降位移平衡更加精確平順
。大直徑主軸設計采用前2后2跨距排列，P4級精密斜角滾珠軸承，使主軸更適合承受軸向及徑向負荷
直結式主軸設計：最高轉速15000rpm/12000rpm(選購)
X/Y 軸行程加大 520/400 mm
工作臺面積：700*320
三軸快移速度(X/Y/Z)48/48/36 m/min。
換刀時間：T-T 1.0 秒, C-C 2.0 秒
。換刀方式：刀臂式換刀方式
。刀具數量：20+1
。刀柄規格：BT30
。刀庫驅動機構：圓筒凸輪驅動
。主軸最大攻牙轉速:6000rpm
FANUC / SIEMENS / HEIDENHAIN 控制器
三軸線性軌道設計
特別附件：
BT40/CT40 拉刀螺絲
主軸中心出水裝置(20Bar)
主軸油冷裝置
刮板式排除裝置
履帶式排除裝置
第四軸準備
第四軸旋轉工作臺全套(170mm)
自動潤滑系統
水槍
空氣清潔槍
油霧回收裝置
油水分離機
電氣箱空調機
自動刀具量測
技術規格：
|
項 目 |
QP1620-L |
||
|
主軸轉速 |
10000rpm |
12000rpm |
15000rpm |
|
工作臺 |
|||
|
工作臺面積 |
700 x 320 mm (27.6"x 12.6") |
||
|
T形槽（數量x尺寸x距離） |
3X14mmx110mm(3x0.55"x4.3") |
||
|
工作臺最大負載 |
250 kg (550 lbs) |
||
|
行程 |
|||
|
X軸行程 |
520 mm (20.4") |
||
|
Y軸行程 |
400 mm (15.8") |
||
|
Z軸行程 |
380 mm (15") |
||
|
主軸 |
|||
|
主軸端至工作臺面距離 |
150-530 mm (5.9"~20.9") |
||
|
主軸中心至機身前緣距離 |
400 mm (15.7") |
||
|
主軸端錐度 |
BT40 |
BT30 (Opt. CT30/DIN30) |
|
|
主軸轉速 |
皮帶式：100~ 10000 rpm |
直結式: 120~12000 rрm |
直結式:150一15000 rрm |
|
主軸直徑 |
60mm (2.3") |
50mm (2") |
|
|
進給 |
|||
|
快移速度（X/Y/Z） |
48/48/36m/min.(1891/1891/1417IPM) |
||
|
切削速度 |
1-10000mm/min(0.04~394IPM) |
||
|
精度 |
VDI 3441(ISO 10791) |
||
|
定位精度 |
±0.005mm(±0.0002") |
||
|
重覆精度 |
±0.003mm(±0.0001") |
||
|
自動刀具交換 |
|||
|
刀具數量 |
刀臂式：20+1 |
||
|
刀柄規格 |
BT40 |
BT30 (Opt. CT30/DIN30) |
|
|
換刀時間 |
T一T : 1.0秒, cC一C: 2.0秒 |
||
|
最大刀具直徑（有鄰刀） |
80 mm (3.14") |
||
|
最大刀具長度 |
200 mm (8") |
||
|
最大刀具重量 |
5 kg (11 lbs) |
||
|
馬達 |
|||
|
主軸馬達 |
皮帶式：5.5kw （7.5 HP） |
直結式：5.5kw（7.5 HP） |
直結式：3.7kw （5 HP） |
|
進給馬達X， Y， Z |
1.2/1.2/1.2kW |
||
|
切削液邦浦馬達 |
0.4 HP (0.85 Bar, 120L/min) |
||
|
其它 |
|||
|
電源容量 |
15 kVA |
||
|
氣壓容量 |
5 kg/cm2 (80PSI), 200L/min |
||
|
機械尺寸（WxL xH） |
1680 x 2541 X 2339 mm(66"x 100"x 92") |
||
|
機械重量 |
2300kg (5060 lbs) |
||
