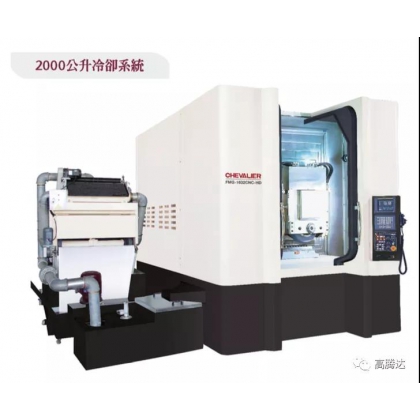

FMG-1632CNC-HD CNC成型磨床 臺灣福裕CHevalIER

型號：FMG-1632CNC-HD

名稱：CNC成型磨床

品牌：臺灣福裕CHevalIER

主軸轉速

1800/6000rpm（特別附件）

快移速度（X/Y/Z）

25/3.8/4m/min

定位精度

VDI3441 P 0.006mm

重復精度

VDI3441 PS 0.006mm

控制器

Fanuc 0iMor 31iM control

Siemens 840D

鞍座機構

中置式雙支撐預拉螺桿傳動機構，提供精確傳動系統。

高腰式機身軌道設計，可于最常用之切削位置，提供最高切削剛性。超大容量的回流排水設計

底座機構

超大容量的回流排水設計，高壓沖水系統，有效冷卻工件。

曲板式肋骨結構提供高強度底座，配合大稈徑（o63mm）雙支撐預拉螺稈，高速驅動與重切研磨。

FMG-1632CNC-HD成形磨床系列

福裕公司針對航太及高精密難加工零件，累積三十多年之研磨技術經驗，研發出高效率高精度三軸動柱強力重切型CNC磨床，工作臺固定，加工精度不受工件重量及夾治具大小而改變。非常適用于磨削飛機渦輪葉片和汽輪機葉片根部以及其它各種復雜形狀難磨材料零件之成型研磨，使研磨機發揮更大的加工功能，達成高效能、高精密度、易操作之特性。1.動柱型高腰式結構設計

氣壓式主軸座配重裝置，能穩定的輔助進給系統進給。配合雙支撐大桿徑（Ø50mm）滾珠螺桿，及減速機構，進刀精確穩定。

機身鑄件提供強而有力的高腰式主體結構，經電腦有限元素分析，獲得最佳化的結構剛性呈現。

2.伺服驅動噴嘴自動升降機構

3.雙支撐主軸設計

完美的主軸結構設計，軸承采用NN軸承搭配前2后4 P4級斜角滾珠軸承最佳化跨距排列以得到最大剛性，并有前端支撐軸承形成雙支撐主軸結構，最大夾持寬達150mm仍能穩定高速重切削。

強而有力伺服馬達主軸，驅動更增加主軸切削性能。

產品應用范圍

將廣泛適用于汽機車工業、航太產業、機械五金工業、氣液壓零件工業、電子工業、自動化工業、紡織工業、其他工業等。

標準附件

·冷卻式油壓系統

·電氣箱冷氣空調

·砂輪

·砂輪轂（臥頭X1立頭X1）

·立臥兩側操作平臺

·工具箱（含簡易工具組、吊具）

·鉆石筆座

·地基螺栓、螺帽、腳勢

·調衡軸

·操作說明書

操作箱配重系統（此系統適用于立頭機構）

·與一般傳統用配重塊的方式不同，采用油壓配重、操作便利、快速確實

標準附件

砂輪平衡棒

砂輪拆卸鎖緊工具孔塞

工具箱

腳墊

水平調整螺絲組補漆罐

砂輪轂

六角板手組

保險絲

砂輪

吊運螺栓

特別附件

工作燈

砂輪轂

紙帶式過濾水機

紙帶電磁式過濾水機油溫冷卻機

砂輪平衡臺

防水罩自動門裝置

自動平衡校正儀

工作臺修整器

輪頭型修整器（砂輪需選20”）

機械規格：
