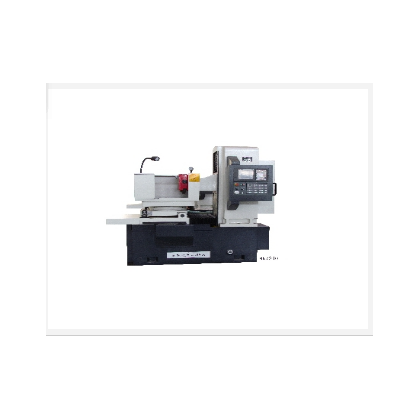

點擊圖片查看原圖MK7340型數控臥軸圓臺平面磨床，總體設計結構布局采用磨頭沿立柱升降，工作臺旋轉，托板往復移動而布局形式、精度穩定、操作方便。本磨床是用砂輪周邊進行磨削的，用于加工兩平行面的平行度和表面粗糙度要求較高的平面本產品適用于磨削環形零件、閥片、鋸片、銑刀等工具制造和機械制造精密零件加工等。
MK7340數控圓臺平面磨床，采用凱恩帝數控系統，本數控系統，可配備全數字交流伺服驅動，標配RS232和USB接口，便于和數控系統間程序和參數的導入導出，同時提高了系統程序容量。工作臺旋轉運動是由交流變頻調速電機驅動，通過減速機構無級變速。磨頭垂直升降，工作臺拖板往復運動數控系統控制。磨頭主軸采用套筒式全滾動軸承支承，電機通過聯軸器連接驅動主軸旋轉，精度高、維修方便。磨頭立柱垂直導軌采用鑲鋼硬滾動結構，接觸剛性好，運動精度高。床身V平導軌和工作臺環形導軌采用滑動結構，由潤滑裝置供油，壓潤滑，運動平衡，吸振性好。
MK7340型臥軸圓臺平面磨床更適合于批量磨削鋸片,為高效率的數控鋸片磨床。
MK7340主要規格及技術參數
1磨削工件尺寸 .............................. φ400×180mm
2工作臺直徑 ..................................φ400mm
3工作臺旋轉速度(無級變速) ................60-180r/min
4工作臺拖板縱向往復速度（無級變速）........0.1-2m/min
5工作臺拖板縱向往復最大移動量............. 245 mm
6磨頭主軸轉速 ..................................1450r/min
7磨頭垂直最大移動量........................190mm
8磨頭垂直升降速度.............................0.1-250mm/min
9手輪最小進給量.................................0.001mm
10手輪進給倍率..................................X1、X10、X100
11砂輪尺寸（外徑X寬X內徑）...............300x40X75mm
12電機總功率 .................................約10KW
磨頭電機功率 5.5KW
磨頭升降交流伺服電機功率 6N.m
工作臺旋轉電機功率 1.15kw
工作臺拖板縱向往復交流伺服電機功率 6Nm
冷卻水泵電機功率 0.12kw
潤滑油泵電機功率 0.75kw
磁性分離器電機功率 0.09kw
13機床外形尺寸 .................................1965×1100×1820mm
14產品重量（毛重）......................3000kg
