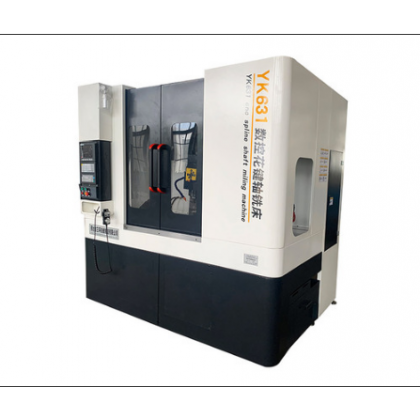

YK631數控花鍵軸銑床

機床的主要用途:

本機床采用滾銑切削方法加工各種齒形的直/斜齒花鍵軸、直/斜齒圓柱齒輪類工件。也可滾銑直/斜齒的聯軸齒輪和花鍵，并可加工錐度花鍵和臺階齒輪。本機床是適用于汽車傳動零部件、拖拉機、齒輪加工等相關機械制造行業的成批、大批量的花鍵軸、傳動軸及齒輪零件生產的高效率機床。本機能實現一次裝夾對工件上齒數不同/模數相同的兩個及以上齒部完成滾齒。

機床數控系統采用了五軸滾齒機控制數控系統，該系統具有可靠性高，保護功能完善，8.4”彩色LED顯示功能。刀具采用主軸伺服電機驅動，具有功率大，動作運行平穩，可靠性好的優點。

本機具有較寬廣的滾刀變速范圍：從100-1500轉無級可調，可以成倍地提高切削效率。本機床可在風冷、水冷條件下，進行工件的高速/高效干式切削。本機也附帶有濕式切削的冷卻潤滑油路。可根據刀具與生產工藝需要進行選擇使用。

項    目	參    數	項    目	參    數
最大加工直徑	110 mm	車頭主軸套孔的錐度	莫氏4號
最大加工花鍵長度	600mm	尾架套筒孔的錐度	莫氏4號
頂尖距	640mm	尾架套筒最大移動量	60mm
銑刀轉速的級數	無級變速	工作臺快速移動速度	程序設置
加工花鍵齒數	4-150	機床潤滑	自動集中定時潤滑
最大安裝銑刀直徑	140 mm	切削方式	干切、濕切
最大安裝銑刀長度	100mm	切削冷卻方式	風冷、油冷
銑刀桿直徑	22、27、32mm	機床外型尺寸(長x寬x高)	2460x2100x2400mm
銑刀主軸孔的錐度	莫氏4號	機床重量	約4000kg

Y631K型花鍵軸銑床

機床的主要用途：Y631K型花鍵軸銑床主要采用滾銑加工直槽花鍵軸、鍵開線花鍵軸和直齒輪。本機床適用于汽車、拖拉機工業與機床制造業。

機床的主要特點：

*機床床身采用優質鑄鐵材質鑄造并經過回火處理加強機床的整體抗震性能，機床導軌采用高頻淬火處理，表面硬度高延長導軌面的使用壽命。

*主要部件都經過調制，滲碳，淬火處理。

*機床所用銅制（套 軸瓦 分度渦輪）工件都采用ZQsn6-6-3材質錫青銅，增加加床以及工件的使用壽命。

*機床主要轉動部位均采用螺旋弧傘齒輪傳動，扭矩加大減少磨損，減小噪音。

機床的加工精度：等分累積誤差 0.025-0.03mm 鍵側對軸心線的平行度和鍵側本身的平行度 0.03/300mm 加工表面粗糙度 Ra.≤3.2μm

產品名稱	Y631K花鍵軸銑床
產品廠家	三環機械制造有限公司
技術規格
最大銑削直徑	80毫米
最大銑削長度	600毫米
加工鍵槽數	4-36
頂尖距	640mm
銑刀轉速的種數	6級
銑刀桿直徑	22mm、27mm、32mm
銑刀主軸軸向移動	30mm
尾架套筒最大移動	45mm
銑刀主軸孔的錐度	莫氏4號
車頭主軸套孔的錐度	莫氏4號
尾架套筒孔的錐度	莫氏4號
主電動機功率	4.0kw 1440r/m
快速電機功率	1.5kw 1430r/m
冷卻泵電機功率	0.1KW 2790r/m
潤滑泵電機功率	0.18kw 2790r/m
加工工件類型	直槽
最大安裝銑刀直徑	140毫米
最大安裝銑刀長度	140毫米
最大竄刀量	30毫米
機床外形尺寸	1830×1790×1700毫米
機床凈重	3500千克
